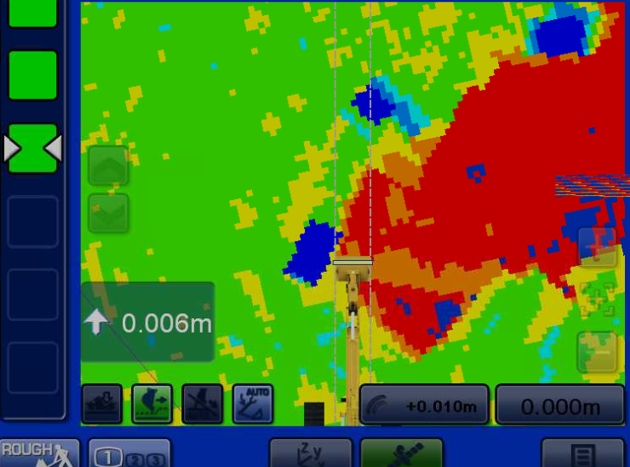

Nezobrazuje se podbarvení monitoru (tepelná mapa).

Vydání

Na monitoru se nezobrazuje obarvení (tepelná mapa) zkonstruovaných dat lokusu.

Odpověď/Příčina

Není správné nastavení zobrazení As-built.

Vysvětlení/Jak se s tím vypořádat

O způsobu zobrazení

• Dotkněte se tlačítka Menu vpravo dole.
• Zvolte "Nastavení souboru projektu".
• V položce "Pohled z výroby” jvyberte možnost "Odebrat a vyplnit".

Údaje o zbarvení se ukládají pro každý soubor projektu a aktualizují se pouze ve směru výkopu.

Pokud se pracuje vysokou rychlostí nebo na okraji projektových dat či na hranici mezi TIN a TIN, může být použití barvy obtížné.

*Pokud je stroj překopán, obarvení se neobnoví, proto na hranicích pracujte pomalu.

Okraje TIN.

　

Hranice mezi TINS.
