正対コンパスが表示されない

質問/現象

      正対コンパスが表示されない

回答/原因

下記３つの原因が推測されますので、可能性が高い原因から確認して下さい

　（１） 正対コンパスの表示設定がOFFになっている

　（２）目標面が選択されていない

　（３）正対コンパスがグレーアウトしている

処置/解説

（１）（２）の操作はセミオートモードが解除されている状態で行って頂き、設定後にセミオートモードに変更して下さい。

　（１） 正対コンパスの表示設定がOFFになっている

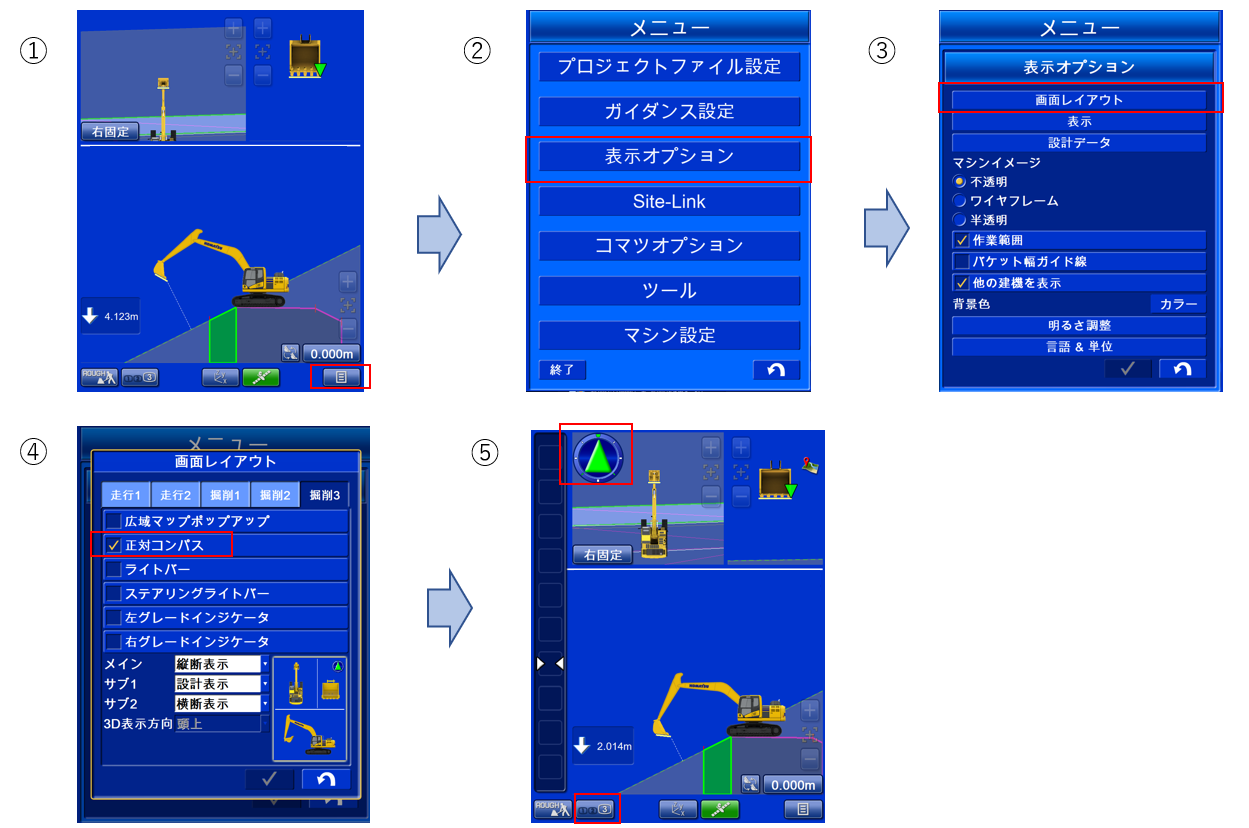

下記手順にて正対コンパスの表示に✓が入っているか確認して下さい。

①「メニュー」を選択して下さい

②「表示オプション」を選択して下さい

③「画面レイアウト」を選択して下さい

④　表示したいレイアウト（掘削１～３）の「正対コンパス」に✓して下さい

⑤　設定した画面レイアウトに切り替えて正対コンパスが表示されているか確認して下さい

　（２）目標面が選択されていない

　正対コンパスが機能するためには、目標面を選択することが必要です

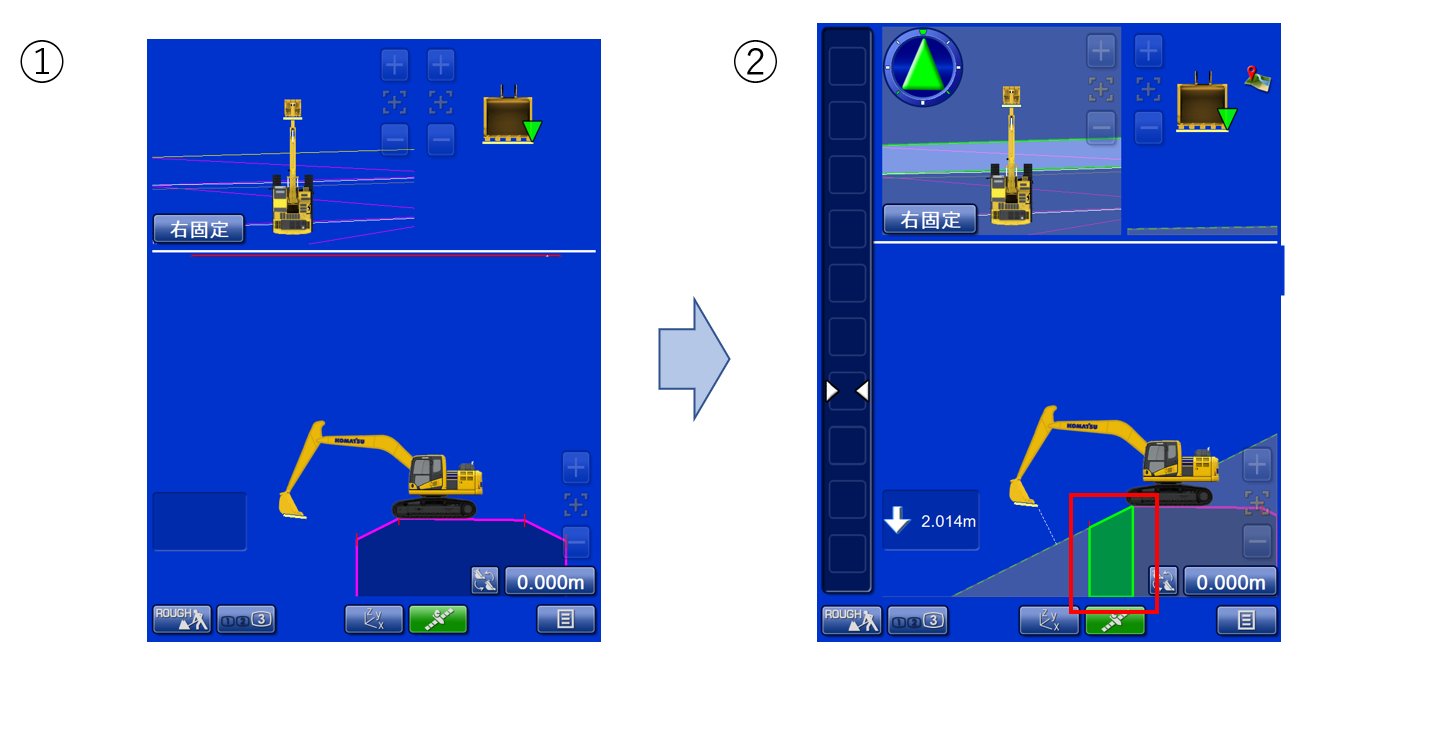

①目標面が選択されていない

②施工したい面をタッチして目標面を選択し、表示されるか確認して下さい（赤枠が目標面）

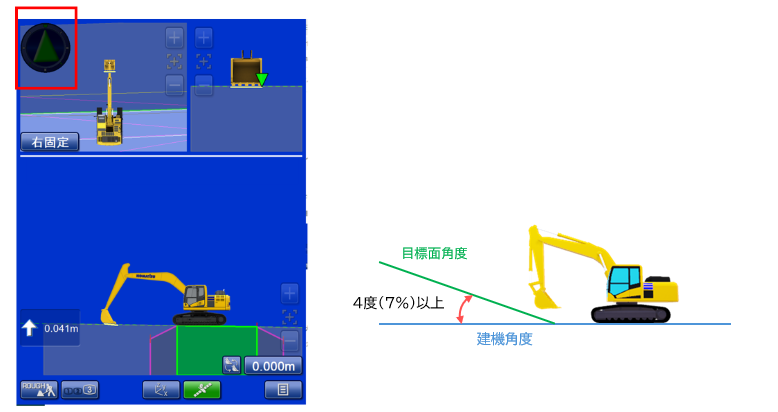

　（３）正対コンパスがグレーアウトしている

施工面と建機のいる面が同一面上にあり、角度差がない可能性があります

正対コンパスを利用するには約4度（7％）以上の角度差が必要です

角度差がない場合下図のように正対コンパスはグレーアウトする仕様となります
