Möchten Sie die Designfläche versetzen.

Problem

Ich möchte bei der Verwendung eines Komatsu iMC-Baggers die Konstruktionsfläche versetzen.

Antwort

Es gibt zwei Versatzmethoden: Versatz der Bemessungsebene und Versatz der Steuerebene.

Details hierzu finden Sie im Folgenden.

Erläuterung

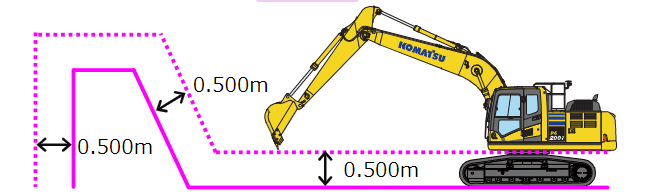

1) Konstruktionsebenenversatz

Bei dieser Methode wird die Konstruktionsebene selbst in vertikaler Richtung verschoben.

Sie wird häufig für temporäre Aushub- oder Spreizarbeiten verwendet.

*Die Konstruktionsebene selbst wird nach oben und unten verschoben, so dass sich auch die Farbe des auf dem Bildschirm angezeigten Werkstücks ändert.

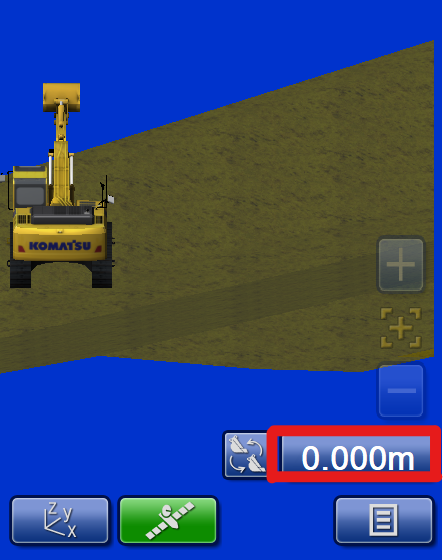

Klicken Sie auf das rote Quadrat unten, um den Versatzabstand einzugeben.

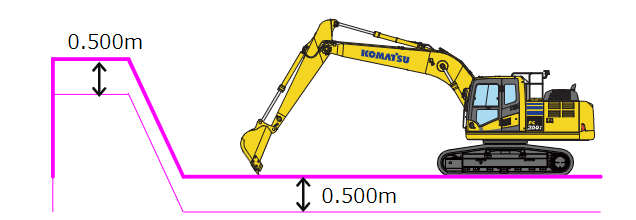

2) Versatz der Steuerungsebene

Dies ist eine Methode, um die als Zielebene gewählte Steuerebene in der Konstruktionsebene vertikal zu versetzen.

Dies wird häufig bei der Konstruktion von Böschungen verwendet.

*Da die Steuerebene getrennt von der Konstruktion erstellt wird, ändert sich die Farbe des auf dem Bildschirm angezeigten Werkstücks nicht.

Klicken Sie auf das rote Quadrat unten und geben Sie den Abstand ein, der bei Verwendung des halbautomatischen Modus versetzt werden soll.
