So zeigen Sie die übertragenen Designdaten auf einem Monitor an.

Problem

Wie werden die übertragenen Konstruktionsdaten (TN3) auf einem Monitor angezeigt?

Abhilfe

Befolgen Sie bitte die folgenden Schritte.

1) Tippen Sie auf ”Menü“ und "Einst. f. Projektdatei“.

2) Wählen Sie "Modelle“.

3) Tippen Sie auf "Import“.

4) Wählen Sie unter "Was“ die Option "3D Modellatei (TN3, RD3, PL3)“.

5) Wählen Sie die gewünschten Konstruktionsdaten im Rahmen "Modelldateien“ aus und tippen Sie auf "Import“.

6) In der Meldungsbox wird "Modell *** zu aktuellem Projekt zufügen?“ angezeigt. Tippen Sie auf "✓“, um die Daten zu registrieren.

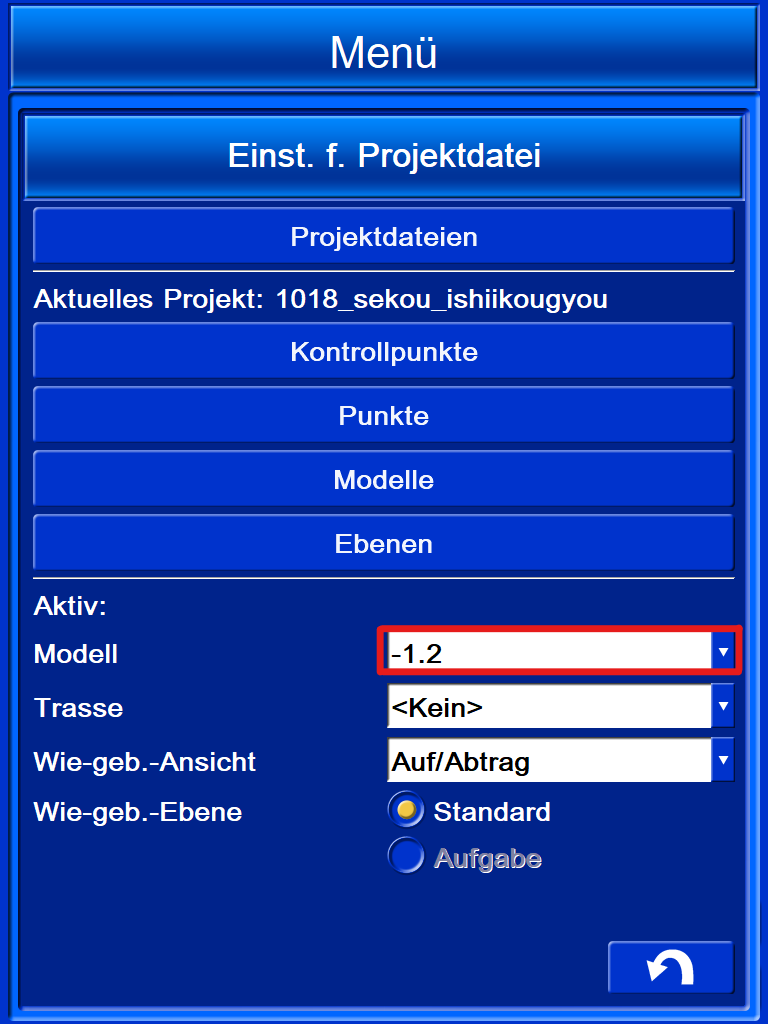

7) Überprüfen Sie, ob "Modell“ die von Ihnen hinzugefügten Konstruktionsdaten sind.

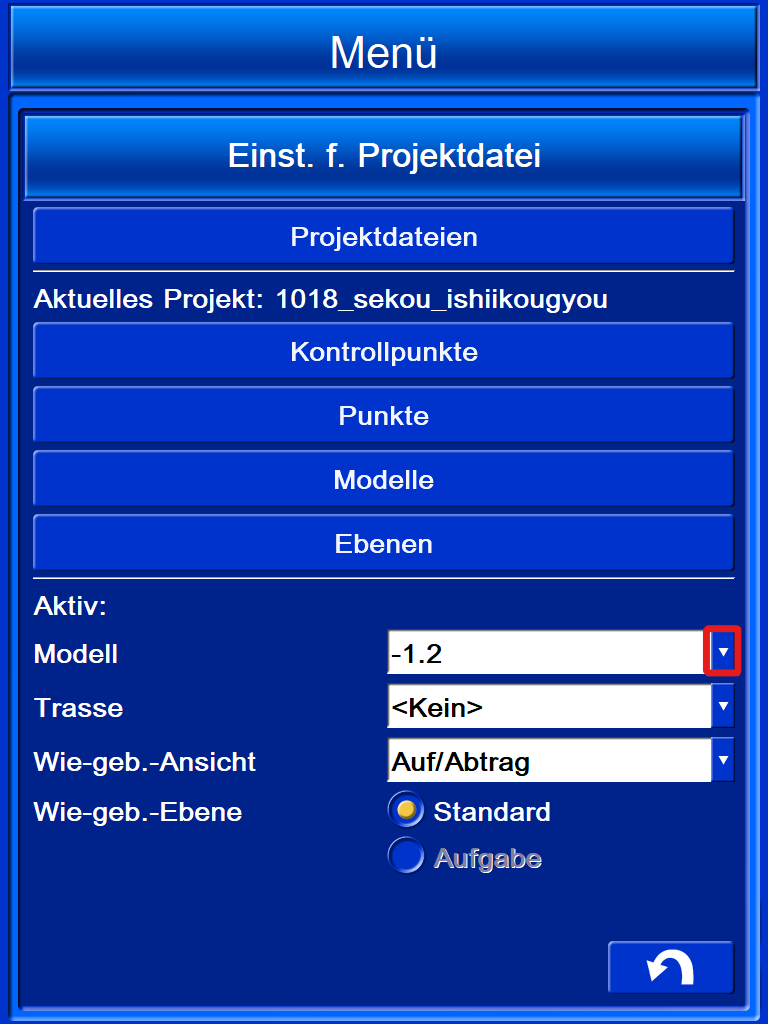

Wenn die Projektdatei mehrere Designdaten enthält, tippen Sie auf "▼“ in der Abbildung unten, um die entsprechenden Designdaten auszuwählen und die Registrierung abzuschließen.

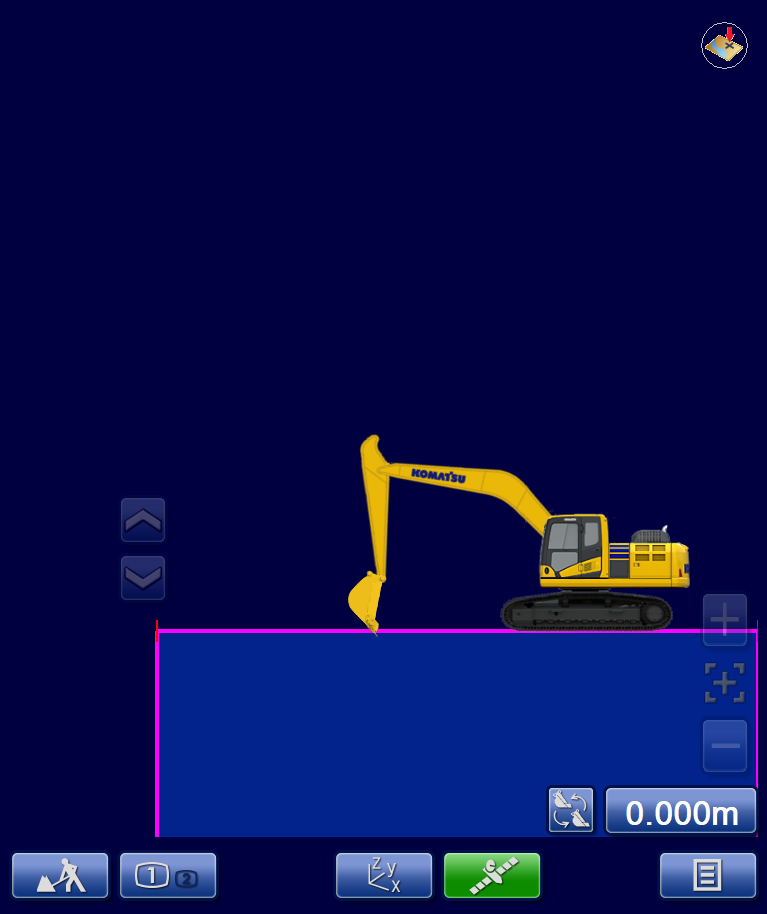

Tippen Sie auf die Zurück-Taste, um zum Konstruktionsbildschirm zurückzukehren. Die festgelegten Designdaten werden auf dem Monitor angezeigt.

supplementation

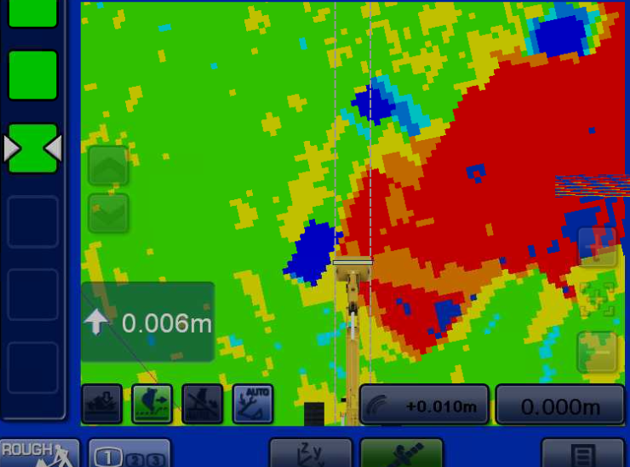

・Die Farbgebung (Heatmap)

Die Farbgebung (Heatmap) wird pro Projektdatei (TP3) gespeichert.

Durch Importieren der Konstruktionsdaten (TN3) ohne Änderung der Projektdatei können die Farben der Heatmap weiterhin angezeigt werden.

*Wenn die Projektdatei geändert wird, wird die kumulierte Farbgebung (Heatmap) nicht fortgesetzt.
